TURNURI DE RĂCIRE USCATA FDH, FDV
1340
Răcitoarele uscate au 2 tipuri:
• FDH (răcitoare orizontale uscate)
• FDV (răcitoare verticale uscate)
SPECIFICAȚII TEHNICE
Seria FRITERM FUH / FDV de răcitoare uscate, au 4 niveluri diferite de zgomot:
1 - (S) Standard
2 - (L) Scăzut
3 - (Q) suficient de scăzut (zgomot redus)
4 - (E) foarte scăzut (silențios)
Draycooler este proiectat pentru instalare în exterior.
În funcție de putere și design, ventilatoarele pot fi aranjate într-un rând separat de la 1 la 6 buc. sau în două rânduri de la 2 la 12 buc.
Toate modelele sunt disponibile cu plasare verticală sau orizontală.
CARCASA
Răcitoarele uscate au propriul lor sistem de susținere și nu necesită accesorii de montare suplimentare pentru poziționare.
Carcasa răcitorului uscat este realizată din oțel galvanizat și vopsită cu o vopsea electrostatică specială, care asigură protecție împotriva coroziunii, a precipitațiilor atmosferice și a razelor UV. Culoarea standard este RAL 7044. Fiecare ventilator are propria sa cameră (împărțită prin pereți despărțitori interni), pentru a reduce influența fluxului ventilatoarelor vecine. Toate modelele sunt echipate cu cârlige speciale de ridicare (montare).
Toate modelele au trape de serviciu speciale cu diametrul W800 până la W1000 mm.
SCHIMBĂTOR DE CĂLDURĂ
Secțiunea schimbătorului de căldură este formată din aripioare profilate din aluminiu prin care sunt introduse tuburi de cupru de 5/8" (seria D).
Distanța dintre aripioare poate fi: 2,1; 2,5 și 3,2 mm.
Ingineria specială a designului previne orice contact între țevi și fund și se asigură că țevile nu se freacă între ele și nu prezintă scurgeri, garantând astfel o durată de viață lungă. Conexiunile de intrare și de ieșire a țevilor de cupru se realizează printr-un conector special. Testat la 20 bar.
Tratament suplimentar împotriva coroziunii:
• Acoperire epoxidică a aripioarelor din aluminiu;
• Acoperire epoxidică a țevilor și a carcasei.
MOTOARE DE VENTILAȚIE
Se utilizează ventilatoare de înaltă eficiență Ziehl-Abegg (Germania) sau echivalente de Ø630 - Ø800 - Ø1000 mm.
• Ventilatoarele standard de Ø630 mm utilizează motoare monofazate cu o singură
• Viteză; ventilatoarele de Ø800 mm utilizează motoare trifazate cu două viteze ∆/Y; • Ventilatoarele de Ø1000 mm utilizează motoare trifazate cu două viteze ∆/Y.
• Toate motoarele ventilatoarelor pot fi utilizate ca motoare cu mai multe viteze;
• Toate motoarele sunt echipate cu protecție termică internă;
• În conexiunea standard, toate motoarele sunt cu o singură viteză;
• Temperatura ambiantă pentru instalarea în exterior -40° până la +50° C;
• Numărul recomandat de porniri ale motorului ventilatorului este de 4-6 pe oră;
• În caz de oprire prelungită a unui răcitor uscat, se recomandă să se pună în funcțiune ventilatoarele cel puțin o dată pe săptămână timp de 2 ore;
• Echipament electric clasa F, protecție motor IP 54.
OPȚIUNI
• Motoare electrice trifazate cu mai multe viteze pe ventilatoare;
• Protecție suplimentară în motor împotriva curenților de scurtcircuit;
• Culori diferite ale carcasei;
• Alte tipuri de motoare electrice sunt disponibile ca opțiuni.
INSTALARE
• Un turn de răcire uscat (răcitor) trebuie instalat pe o suprafață plană capabilă să reziste la greutatea dispozitivului.
• Conductele structurii trebuie instalate în conformitate cu regulile tehnice, este de asemenea necesar să se țină seama de vibrațiile care pot fi transmise turnului de răcire de la alte echipamente (sau dispozitive).
• Verificați dacă conexiunile electrice și ancorajele sunt corecte înainte de a porni dispozitivul.
• Asigurați-vă că direcția de rotație a ventilatoarelor și, în consecință, fluxul de aer sunt corecte.
• Când curățați condensatorul, protejați motorul ventilatorului împotriva stropilor de apă.
• Pulverizați apa de la o distanță de 0,5-1,5 m, cu o presiune maximă de 3 bar. Nu utilizați agenți de curățare agresivi. Consultați manualul de service și instalare pentru o instalare corectă.
RIDICARE ȘI TRANSPORT
Când ridicați și mutați un turn de răcire uscat (răcitor), utilizați cârlige speciale pentru fixare. De asemenea, este important să vă amintiți și să respectați toate regulile de siguranță în construcții.
LOCALIZARE
Răcitorul uscat trebuie așezat pe o structură metalică sau pe o podea plată din beton unde apa nu stagnează. Accesul liber la aer proaspăt nu trebuie împiedicat. Distanța minimă recomandată de la barieră la răcitorul uscat este prezentată în figura de mai jos.
• FDH (răcitoare orizontale uscate)
• FDV (răcitoare verticale uscate)
SPECIFICAȚII TEHNICE
Seria FRITERM FUH / FDV de răcitoare uscate, au 4 niveluri diferite de zgomot:
1 - (S) Standard
2 - (L) Scăzut
3 - (Q) suficient de scăzut (zgomot redus)
4 - (E) foarte scăzut (silențios)
Draycooler este proiectat pentru instalare în exterior.
În funcție de putere și design, ventilatoarele pot fi aranjate într-un rând separat de la 1 la 6 buc. sau în două rânduri de la 2 la 12 buc.
Toate modelele sunt disponibile cu plasare verticală sau orizontală.
CARCASA
Răcitoarele uscate au propriul lor sistem de susținere și nu necesită accesorii de montare suplimentare pentru poziționare.
Carcasa răcitorului uscat este realizată din oțel galvanizat și vopsită cu o vopsea electrostatică specială, care asigură protecție împotriva coroziunii, a precipitațiilor atmosferice și a razelor UV. Culoarea standard este RAL 7044. Fiecare ventilator are propria sa cameră (împărțită prin pereți despărțitori interni), pentru a reduce influența fluxului ventilatoarelor vecine. Toate modelele sunt echipate cu cârlige speciale de ridicare (montare).
Toate modelele au trape de serviciu speciale cu diametrul W800 până la W1000 mm.
SCHIMBĂTOR DE CĂLDURĂ
Secțiunea schimbătorului de căldură este formată din aripioare profilate din aluminiu prin care sunt introduse tuburi de cupru de 5/8" (seria D).
Distanța dintre aripioare poate fi: 2,1; 2,5 și 3,2 mm.
Ingineria specială a designului previne orice contact între țevi și fund și se asigură că țevile nu se freacă între ele și nu prezintă scurgeri, garantând astfel o durată de viață lungă. Conexiunile de intrare și de ieșire a țevilor de cupru se realizează printr-un conector special. Testat la 20 bar.
Tratament suplimentar împotriva coroziunii:
• Acoperire epoxidică a aripioarelor din aluminiu;
• Acoperire epoxidică a țevilor și a carcasei.
MOTOARE DE VENTILAȚIE
Se utilizează ventilatoare de înaltă eficiență Ziehl-Abegg (Germania) sau echivalente de Ø630 - Ø800 - Ø1000 mm.
• Ventilatoarele standard de Ø630 mm utilizează motoare monofazate cu o singură
• Viteză; ventilatoarele de Ø800 mm utilizează motoare trifazate cu două viteze ∆/Y; • Ventilatoarele de Ø1000 mm utilizează motoare trifazate cu două viteze ∆/Y.
• Toate motoarele ventilatoarelor pot fi utilizate ca motoare cu mai multe viteze;
• Toate motoarele sunt echipate cu protecție termică internă;
• În conexiunea standard, toate motoarele sunt cu o singură viteză;
• Temperatura ambiantă pentru instalarea în exterior -40° până la +50° C;
• Numărul recomandat de porniri ale motorului ventilatorului este de 4-6 pe oră;
• În caz de oprire prelungită a unui răcitor uscat, se recomandă să se pună în funcțiune ventilatoarele cel puțin o dată pe săptămână timp de 2 ore;
• Echipament electric clasa F, protecție motor IP 54.
OPȚIUNI
• Motoare electrice trifazate cu mai multe viteze pe ventilatoare;
• Protecție suplimentară în motor împotriva curenților de scurtcircuit;
• Culori diferite ale carcasei;
• Alte tipuri de motoare electrice sunt disponibile ca opțiuni.
INSTALARE
• Un turn de răcire uscat (răcitor) trebuie instalat pe o suprafață plană capabilă să reziste la greutatea dispozitivului.
• Conductele structurii trebuie instalate în conformitate cu regulile tehnice, este de asemenea necesar să se țină seama de vibrațiile care pot fi transmise turnului de răcire de la alte echipamente (sau dispozitive).
• Verificați dacă conexiunile electrice și ancorajele sunt corecte înainte de a porni dispozitivul.
• Asigurați-vă că direcția de rotație a ventilatoarelor și, în consecință, fluxul de aer sunt corecte.
• Când curățați condensatorul, protejați motorul ventilatorului împotriva stropilor de apă.
• Pulverizați apa de la o distanță de 0,5-1,5 m, cu o presiune maximă de 3 bar. Nu utilizați agenți de curățare agresivi. Consultați manualul de service și instalare pentru o instalare corectă.
RIDICARE ȘI TRANSPORT
Când ridicați și mutați un turn de răcire uscat (răcitor), utilizați cârlige speciale pentru fixare. De asemenea, este important să vă amintiți și să respectați toate regulile de siguranță în construcții.
LOCALIZARE

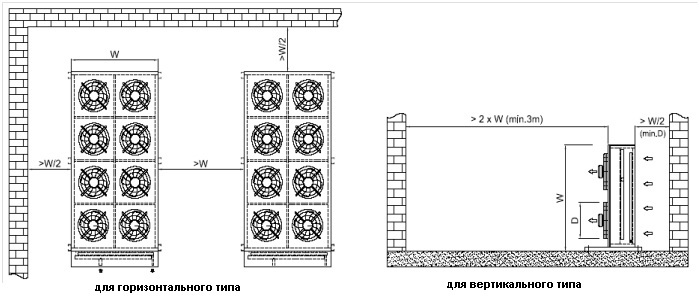

Răcitorul uscat trebuie așezat pe o structură metalică sau pe o podea plată din beton unde apa nu stagnează. Accesul liber la aer proaspăt nu trebuie împiedicat. Distanța minimă recomandată de la barieră la răcitorul uscat este prezentată în figura de mai jos.
